Wie silberbeschichtetes Wolframcarbidpulver die Verdichtung von AgWC verbessert

Silver-Wolframcarbid (AgWC) trägt dazu bei, diese konkurrierenden Anforderungen zu erfüllen. Silber bietet eine hohe elektrische und thermische Leitfähigkeit, während Wolframcarbid (WC) die Beständigkeit gegen Lichtbogenerosion verbessert. Ein höherer WC-Anteil oder die Verwendung feinerer WC-Partikel bringt jedoch einen Zielkonflikt bei der Herstellung mit sich: Das Pulver lässt sich schwieriger zu einem stabilen, dichten Pressling verdichten.

Um diese Herausforderung zu bewältigen, hat Fudar Alloy ein patentiertes Herstellungsverfahren entwickelt, bei dem eine kontrollierte Schicht aus reinem Silber um einzelne WC-Partikel gebildet wird. Nach der Beschichtung wird das Pulver gepresst, gesintert und mit zusätzlichem Silber infiltriert. Dieser Kern-Schale-Ansatz soll die Formbarkeit des Pulvers verbessern und die Herstellung dichter AgWC-Kontaktmaterialien unterstützen.

Warum ein höherer WC-Anteil und feinere Partikel die Verdichtung erschweren

Bei der Verdichtung wird loses Pulver zu einer vorübergehenden Form gepresst, die als Grünling bezeichnet wird. Silber kann sich unter Druck dauerhaft verformen, sodass sich benachbarte Partikel aneinander anpassen und ineinandergreifen können. WC verhält sich anders. Aufgrund seiner extremen Härte verändert es unter den üblichen Verdichtungsdrücken seine Form nur sehr wenig.

Wo unbeschichtete WC-Partikel miteinander in Kontakt kommen, lassen sich ihre Oberflächen nur schwer abflachen oder bilden starke mechanische Bindungen. Mit zunehmendem WC-Anteil und abnehmender Partikelgröße treten diese direkten Kontakte häufiger auf. Dadurch können schwache Bereiche oder Risse entstehen oder ein Pressling kann nach dem Pressen seine Form nicht halten.

Herkömmliche chemische Beschichtungsverfahren lösen das Problem möglicherweise nicht vollständig. Wenn WC-Partikel während der Beschichtungsreaktion verklumpen, kann sich das Silber um den gesamten Partikelverbund statt um jedes einzelne Partikel abscheiden. Direkte WC-zu-WC-Kontakte können daher innerhalb des Verbunds bestehen bleiben. Die Herausforderung besteht nicht einfach darin, Silber hinzuzufügen, sondern es an den Grenzflächen zwischen den einzelnen WC-Partikeln zu platzieren.

Wie die Silberschicht die Pulververdichtung verbessert

Das patentierte Verfahren von Fudar Alloy erzeugt ein Pulver mit Kern-Schale-Struktur, bei dem jedes WC-Partikel von einer 10-200 nm dicken Schicht aus reinem Silber umgeben ist. Diese duktile Beschichtung trennt benachbarte WC-Partikel physisch voneinander und bringt verformbares Silber an die Kontaktstellen der harten Partikel.

Während des Pressens bleiben die WC-Kerne starr, während sich die Silberschichten verformen und an die benachbarten Partikel anpassen. Dadurch wird der direkte WC-zu-WC-Kontakt reduziert, die mechanische Verzahnung über die Silberschichten gefördert und ein stabilerer Grünling gebildet. Dieser Effekt ist besonders wichtig, wenn feine WC-Partikel oder ein hoher WC-Anteil andernfalls zahlreiche Kontakte zwischen harten Partikeln verursachen würden.

Wie das Herstellungsverfahren funktioniert

Vereinfacht ausgedrückt wird zunächst eine dünne Silberschicht um die WC-Partikel gebildet. Anschließend wird das beschichtete Pulver gemischt, gepresst, gesintert und mit zusätzlichem Silber infiltriert, um ein dichtes AgWC-Kontaktmaterial herzustellen.

1. WC-Pulver dispergieren und stabilisieren.Das WC-Pulver wird in einer Silbernitratlösung dispergiert. Polyethylenglykol (PEG), Ultraschallschwingungen und mechanisches Rühren helfen dabei, die Partikel voneinander getrennt zu halten. Dadurch kann sich das Silber gleichmäßiger auf den WC-Oberflächen abscheiden, anstatt sich um agglomerierte Partikelverbunde herum abzulagern.
2. Die Silberschale bilden.Zur Einstellung der Lösung auf einen pH-Wert von 8-9 wird Natriumhydroxid hinzugefügt. Anschließend wird schrittweise Glukose als Reduktionsmittel zugegeben. Silberionen werden zu metallischem Silber reduziert und auf den Oberflächen der WC-Partikel abgeschieden.
3. Pulver zurückgewinnen, mischen und pressen.Das silberbeschichtete WC-Pulver wird filtriert, gewaschen und getrocknet. Anschließend wird zusätzliches Silberpulver beigemischt, um die gewünschte Zusammensetzung zu erreichen. Die Mischung wird dann zu einem Grünling gepresst.
4. Sintern und mit Silber infiltrieren.Der Pressling wird zusammen mit zusätzlichem Silber unter einer Schutzatmosphäre aus dissoziiertem Ammoniak erhitzt. Flüssiges Silber füllt verbleibende Poren, benetzt die WC-Phase und trägt dazu bei, das Pulver zu einer dichten AgWC-Struktur zu konsolidieren.

In ihrer Gesamtheit verbessern diese Prozessschritte die Formbarkeit des Pulvers und die Verdichtung. Die Silberbeschichtung ermöglicht eine effektivere Verdichtung, während die anschließende Silberinfiltration verbleibende Poren füllt und zur Bildung einer dichten AgWC-Struktur beiträgt.

Wichtige Prozessparameter und Bereiche

Parameter	Patentdefinierter Bereich
Durchschnittliche WC-Partikelgröße	0,5-8 Mikrometer
Dicke der Reinsilberschicht	10-200 nm
WC-Gehalt im Endmaterial	40-90 Gew.-%
Verhältnis von WC-Pulver zu Silbernitratlösung	5-70 g/L
pH-Wert nach Zugabe von Natriumhydroxid	8-9
Molekulargewicht des PEG	500-20.000
PEG-Zugabe	7-12 % der WC-Pulvermasse
Konzentration der Glukoselösung	30-300 g/L
Porosität des Grünlings	5-55 %

Diese Bereiche definieren das Prozessfenster des Verfahrens und stellen keine universelle Spezifikation für jede AgWC-Anwendung dar. Die spezifischen Parameter sollten entsprechend der Materialzusammensetzung und den Fertigungsanforderungen ausgewählt werden.

Was die Mikrostrukturaufnahmen zeigen

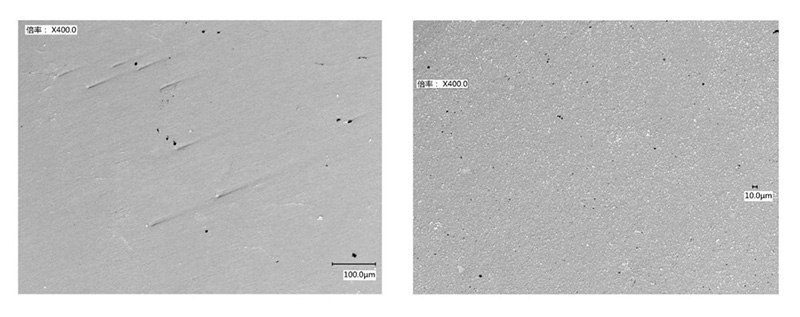

Die unterstützenden Aufnahmen umfassen Rasterelektronenmikroskopie-(REM)-Bilder, die ein mit diesem Herstellungsverfahren erzeugtes AgWC-Material mit einem kommerziell erhältlichen Referenzmaterial vergleichen. In den dargestellten Bereichen weist das mit diesem Verfahren hergestellte Material eine gute Verbindung zwischen den Silber- und WC-Phasen auf, ohne erkennbare Mikroporosität, während die Referenzprobe einen deutlich porösen Bereich enthält. Metallografische Aufnahmen von zwei Herstellungsbeispielen bieten zusätzliche Ansichten der resultierenden AgWC-Mikrostrukturen.

Zusammen mit den Ergebnissen der Herstellungsbeispiele stimmen diese Beobachtungen mit dem angestrebten Ergebnis des Verfahrens überein: einer dichten AgWC-Mikrostruktur mit guter Verbindung zwischen den Silber- und WC-Phasen. Dies ist wichtig, da Poren und schlecht konsolidierte Bereiche die Leitfähigkeitspfade unterbrechen, thermische und mechanische Spannungen konzentrieren und potenzielle Stellen für lokale Erosion oder Materialverlust schaffen können.

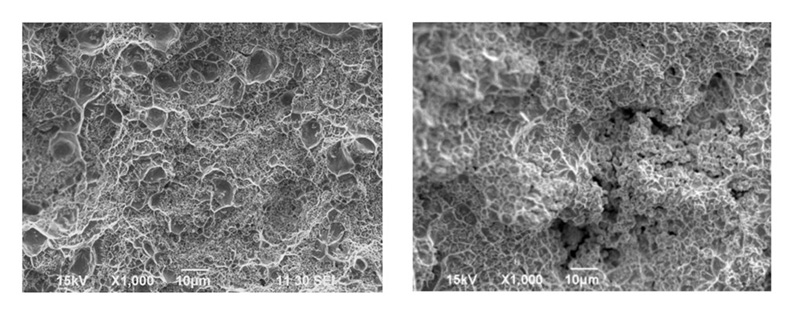

Links: patentiertes Verfahren mit silberbeschichtetem WC-Pulver. Rechts: kommerziell erhältliches AgWC-Referenzmaterial.

Die Mikrostruktur ist nur einer von mehreren Faktoren, die die Kontaktleistung beeinflussen. Ausschaltvermögen und elektrische Lebensdauer hängen auch von der Kontaktgeometrie, der Kontaktkraft, der Öffnungsgeschwindigkeit, dem Lichtbogenregelungskonzept, der Qualität der Befestigung und den Betriebsbedingungen ab. Daher bleiben anwendungsspezifische elektrische Prüfungen unerlässlich.

Was dies für das Design von AgWC-Kontakten bedeutet

Das Verfahren zeigt, wie die gezielte Gestaltung der Oberfläche einzelner WC-Partikel dazu beitragen kann, eine Herausforderung bei der Verarbeitung des Gesamtmaterials zu bewältigen. Durch die Umhüllung der starren WC-Partikel mit einer dünnen, duktilen Silberschicht verbessert das Verfahren deren Verhalten beim Pressen und erhält gleichzeitig die für das fertige Kontaktmaterial erforderliche harte WC-Phase. Das Sintern und die anschließende Silberinfiltration tragen dann zur Bildung einer dichten, gut konsolidierten AgWC-Struktur bei.

Für Gerätehersteller bietet dieser Ansatz einen Verarbeitungsweg, um Leitfähigkeit, Lichtbogenerosionsbeständigkeit, mechanische Integrität und Herstellbarkeit miteinander in Einklang zu bringen.
