Gepostet auf 10/10/2026 von Fudar Official | Aufrufe: 4
Silberbasierte elektrische Kontakte sind Schlüsselkomponenten in Niederspannungsschaltgeräten, die in der Stromverteilung von Gebäuden, Haushaltsgeräten und Steuerungssystemen eingesetzt werden. Die Leistungsfähigkeit der Kontakte beeinflusst dabei die Zuverlässigkeit und Lebensdauer.
Silber-Zinkoxid-Kontaktwerkstoffe (AgZnO) kombinieren die elektrische und thermische Leitfähigkeit von Silber mit dispergierten Zinkoxidpartikeln, die dazu beitragen, Lichtbogenerosion und Kontaktschweißen zu widerstehen. Der ZnO-Gehalt und die Partikelgröße beeinflussen das Gleichgewicht zwischen Leitfähigkeit, mechanischer Festigkeit und Schaltleistung.
Dieser Artikel vergleicht drei AgZnO-Werkstoffe unter Wechselstrombedingungen mit ohmscher Last, um zu zeigen, wie diese Faktoren das Lichtbogenverhalten, die Schweißkraft und die Erosionsbeständigkeit beeinflussen.
Die Proben 1 und 2 weisen denselben ZnO-Partikelgrößenbereich, jedoch unterschiedliche Oxidgehalte auf. Die Proben 2 und 3 haben denselben Oxidgehalt, aber unterschiedliche Partikelgrößenbereiche.

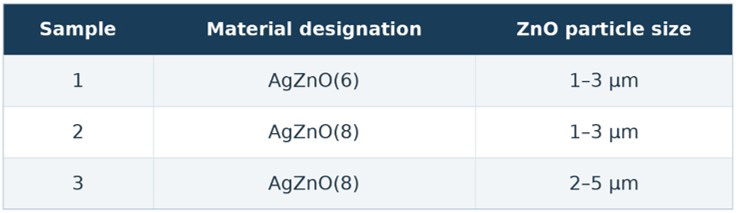

Tabelle 1. Werkstoffbezeichnungen von AgZnO und Größenbereiche der ZnO-Partikel.
Die Werkstoffe wurden mithilfe eines Pulvervoroxidationsverfahrens hergestellt, anschließend zu Silberlegierungsdraht extrudiert und zu Kontaktnieten geformt.
Die Kontakte wurden bei 250 V Wechselspannung und 10 A mit ohmscher Last, einer statischen Kontaktkraft von 1,5 N und einem Kontaktabstand von 0,5 mm geprüft. Jeder Schaltzyklus bestand aus 1 Sekunde eingeschaltetem und 1 Sekunde ausgeschaltetem Zustand. Der Kontaktverschleiß durch Erosion wurde nach 100.000 Zyklen gemessen.
Bei ZnO-Partikeln im Größenbereich von 1 bis 3 μm wies AgZnO(8) eine höhere Härte, Zugfestigkeit und spezifische elektrische Volumenresistivität als AgZnO(6) auf. Die Volumenresistivität beschreibt, wie stark ein Werkstoff den Stromfluss behindert.
Der höhere ZnO-Gehalt erhöhte die Anzahl der in der Silbermatrix dispergierten Partikel, wobei zugleich eine stärkere Neigung zur Partikelagglomeration beobachtet wurde. Die Verstärkung durch die Partikel und die Verfeinerung der Silberkörner tragen zur Erklärung der höheren Härte und Zugfestigkeit bei. Zusätzliche Grenzflächen behindern außerdem den Elektronentransport und erhöhen dadurch die Volumenresistivität.
Unter den Prüfbedingungen mit ohmscher Wechselstromlast zeigte AgZnO(8) eine längere Lichtbogendauer, eine höhere Lichtbogenenergie und eine größere Schweißkraft. Die höhere Resistivität kann die lokale Erwärmung verstärken und die Schmelzzone an der Kontaktgrenzfläche vergrößern, sodass nach der Erstarrung eine höhere Trennkraft erforderlich ist.
Bei gleicher AgZnO(8)-Zusammensetzung führte die Vergrößerung des ZnO-Partikelgrößenbereichs von 1–3 μm auf 2–5 μm zu einer Abnahme der Härte, Zugfestigkeit und Volumenresistivität. Die mikroskopische Untersuchung zeigte außerdem eine gröbere Struktur und eine geringere Neigung zur Partikelagglomeration.
Gröbere Partikel bieten eine kleinere Grenzflächenfläche, wodurch ihre verstärkende Wirkung und die Elektronenstreuung abnehmen. Unter denselben Prüfbedingungen zeigte der Werkstoff mit gröberen Partikeln eine geringere Schweißkraft, jedoch eine längere Lichtbogendauer und eine höhere Lichtbogenenergie. Die geringere Schweißkraft kann auf die reduzierte lokale Erwärmung infolge der niedrigeren Volumenresistivität zurückzuführen sein.

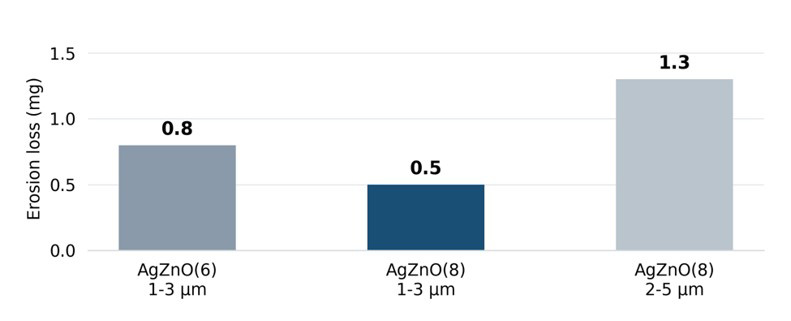

Nach 100.000 Schaltzyklen wies AgZnO(8) mit ZnO-Partikeln von 1–3 μm mit 0,5 mg den geringsten Erosionsverlust auf. Die entsprechenden Verluste betrugen 0,8 mg für AgZnO(6) bei gleicher Partikelgröße und 1,3 mg für AgZnO(8) mit Partikeln von 2–5 μm. Unter diesen Prüfbedingungen nahm der Erosionsverlust zu, wenn der ZnO-Gehalt sank oder die Partikelgröße zunahm.
Abbildung 1. Erosionsverlust von AgZnO-Kontakten nach 100.000 Schaltzyklen.
Unter den geprüften ohmschen Lastbedingungen bot AgZnO(8) mit ZnO-Partikeln von 1–3 μm eine günstige Gesamtbalance und den geringsten Erosionsverlust unter den drei Werkstoffen. AgZnO(6) mit derselben Partikelgröße erzeugte kürzere Lichtbögen und eine geringere Lichtbogenenergie. Die Vergrößerung der Partikel von AgZnO(8) auf 2–5 μm verringerte die Schweißkraft, erhöhte jedoch den Erosionsverlust.
Ein höherer ZnO-Gehalt erhöhte die Härte, Zugfestigkeit und Volumenresistivität, während gröbere Partikel diese Eigenschaften verringerten. Bei der endgültigen Werkstoffauswahl sollten mechanische Festigkeit, Leitfähigkeit und Schaltleistung gegeneinander abgewogen werden. Die Eignung sollte durch Prüfungen im vorgesehenen Gerät bestätigt werden.
Wenn Sie die Auswahl von AgZnO-Werkstoffen für Ihre Anwendung besprechen möchten, können Sie sich gerne an Fudar Alloy wenden.
Bitte füllen Sie das untenstehende Formular aus. Unser Vertriebsteam steht Ihnen bei Fragen und Anfragen gerne zur Verfügung.
