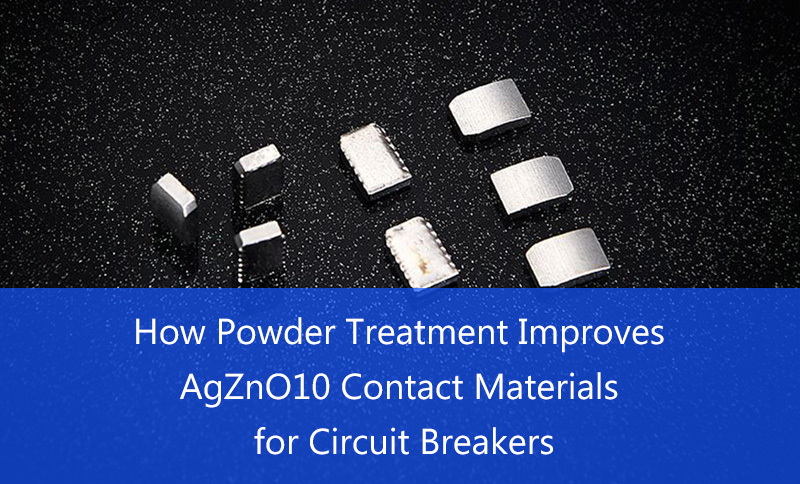

Wie die Pulverbehandlung AgZnO10-Kontaktwerkstoffe für Leistungsschalter verbessert

Silber-Zinkoxid (AgZnO10) wird häufig als elektrischer Kontaktwerkstoff in Leistungsschaltern eingesetzt, da es Kontaktverschweißung und Lichtbogenerosion widersteht. Die Zusammensetzung ist jedoch nur ein Teil des Prozesses. Die Pulveraufbereitung kann die Materialdichte, die Partikelbindung und den elektrischen Widerstand beeinflussen, die wiederum die physikalischen Eigenschaften des fertigen Kontakts bestimmen.

Um pulvermetallurgische (PM) Kontaktstücke aus AgZnO10 für Leistungsschalteranwendungen zu verbessern, verglich Fudar Alloy drei Produktionsverfahren: herkömmliches mechanisches Pulvermischen, unbehandeltes voroxidiertes Pulver und voroxidiertes Pulver mit einem zusätzlichen Behandlungsschritt. Diese Behandlung zielte auf ein wesentliches Problem des unbehandelten Pulvers ab: eine ZnO-reiche Schicht um die Silberpartikel, die die Verdichtung und Sinterung behinderte.

Warum die Pulveraufbereitung wichtig ist

Mechanisches Pulvermischen wird häufig für Kontakte mit höheren Strömen eingesetzt, kann jedoch zu lokalen ZnO-Agglomerationen und einer relativ geringen Dichte führen. Die Innenoxidation fertiger Kontakte bietet ein einfacheres und kostengünstigeres Verfahren, kann jedoch eine gröbere Mikrostruktur und einen höheren elektrischen Widerstand verursachen. Die Voroxidation von zerstäubtem AgZn-Pulver kann die Oxiddispersion verbessern, doch das direkte Pressen des Pulvers bringt eine weitere Herausforderung mit sich.

Während der Oxidation kann Zink an die Partikeloberfläche wandern und eine ZnO-reiche Schicht um die Silberpartikel bilden. Diese Schicht verringert den Metall-zu-Metall-Kontakt, wodurch das Pulver schwerer zu verdichten ist und der elektrische Widerstand steigt.

Fudar Alloy untersuchte einen zusätzlichen Pulverbehandlungsschritt, indem 50 × 10 × 2 mm große Proben verglichen wurden, die mit den drei Verfahren hergestellt wurden. Zur Untersuchung der Pulveroberflächen, des Bruchgefüges und der internen ZnO-Verteilung wurden SEM- und metallografische Analysen durchgeführt. Anschließend wurden Dichte, elektrischer Widerstand und HV0.3-Mikrohärte gemessen.

Was sich nach der Pulverbehandlung verändert hat

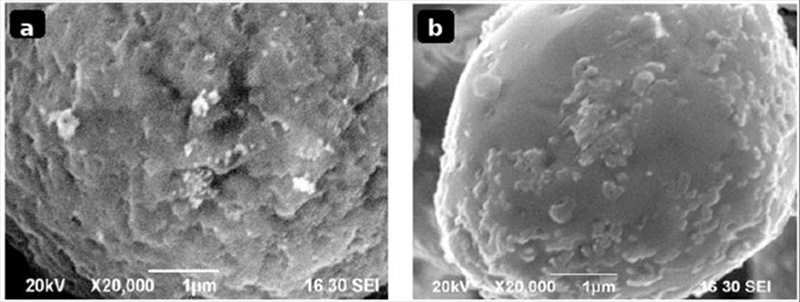

Die SEM-Aufnahmen zeigten eine deutliche Veränderung der Pulveroberfläche. Das unbehandelte voroxidierte Pulver wies eine raue und ungleichmäßige Oberfläche auf. Nach der zusätzlichen Behandlung war ein großer Teil der Oberflächenschicht entfernt, sodass die Partikel glatter waren.

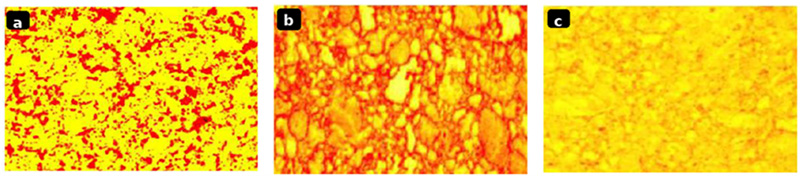

Metallografische Aufnahmen zeigten entsprechende Veränderungen im Inneren der gepressten Proben. Die durch mechanisches Mischen hergestellten Proben enthielten lokal begrenzte ZnO-Agglomerationen, während die aus unbehandeltem voroxidiertem Pulver hergestellten Proben bei einigen Silberpartikeln ZnO-reiche Schichten aufwiesen. Nach der Behandlung waren diese Schichten aufgebrochen und die ZnO-Partikel waren feiner und gleichmäßiger in der Silbermatrix verteilt.

Bessere Bindung während der Sinterung

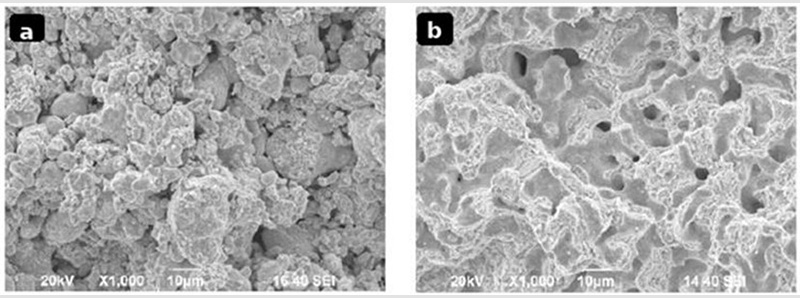

Während der Sinterung wird das gepresste Pulver erhitzt, damit sich benachbarte Partikel verbinden können, ohne vollständig zu schmelzen. Bei der unbehandelten Probe begrenzte die ZnO-reiche Oberflächenschicht den Kontakt zwischen den Silberpartikeln, wodurch die Bruchfläche locker und partikelförmig blieb. Nach der Behandlung erschien die Bruchfläche zusammenhängender, was auf eine verbesserte metallurgische Bindung innerhalb der Silbermatrix hindeutet.

Gemessene physikalische Eigenschaften

Das behandelte voroxidierte Pulver zeigte im Vergleich zum unbehandelten Pulver eine höhere Härte und Dichte sowie einen niedrigeren elektrischen Widerstand.

Ein niedrigerer elektrischer Widerstand bedeutet einen geringeren Widerstand gegen den Stromfluss, während eine höhere Dichte im Allgemeinen auf weniger Poren und eine vollständigere Partikelbindung hinweist. Das unbehandelte voroxidierte Material erfüllte die angegebenen PM-Grenzwerte für Dichte oder elektrischen Widerstand nicht. Nach der Behandlung erfüllten Härte, Dichte und elektrischer Widerstand die aufgeführten PM-Anforderungen. Im Vergleich zum mechanischen Mischen zeigte das behandelte Material eine höhere Härte und Dichte, während sein elektrischer Widerstand in einem ähnlich niedrigen Bereich blieb.

Was die Ergebnisse für Leistungsschalterkontakte bedeuten

Die Ergebnisse zeigen, dass die Kontrolle der ZnO-reichen Oberflächenschicht voroxidiertes Pulver besser für pulvermetallurgische Kontaktstücke in Leistungsschalteranwendungen geeignet machen kann. Im Vergleich zu unbehandeltem voroxidiertem Pulver führte die zusätzliche Behandlung zu einer feineren und gleichmäßigeren ZnO-Verteilung und verbesserte die gemessenen physikalischen Eigenschaften.

Diese Ergebnisse gelten für die untersuchten Materialien und Verarbeitungsbedingungen. Die Schaltbeständigkeit wurde nicht geprüft. Daher ist unter der vorgesehenen Last und den vorgesehenen Betriebsbedingungen weiterhin eine anwendungsspezifische elektrische Validierung erforderlich.

Fudar Alloy entwickelt pulvermetallurgische Kontaktstücke für Leistungsschalteranwendungen und unterstützt bei Materialauswahl, Kontaktdesign, Fertigung und Anwendungsvalidierung. Entdecken Sie unsere Lösungen für PM-Kontaktstücke oder kontaktieren Sie unser Team, um Ihre Anforderungen zu besprechen.
