Relaiskontakte müssen jedoch unter anspruchsvollen elektrischen Bedingungen funktionieren. Beim Schalten ohmscher Lasten wie beispielsweise Kfz-Lampen kann der Einschaltstrom das 5- bis 10-Fache des Nennstroms erreichen, wodurch das Risiko des Kontaktverschweißens steigt. Beim Schalten induktiver Lasten wie Motoren verlängert sich die Lichtbogendauer und das Löschen wird schwieriger, was zu starker Erosion der Kontaktoberfläche führt. Diese Effekte reduzieren direkt die Kontaktzuverlässigkeit, verkürzen die elektrische Lebensdauer und können letztendlich die Sicherheit und Stabilität des gesamten Fahrzeugsystems beeinträchtigen.
Daher ist die Verbesserung der Lichtbogenerosionsbeständigkeit von
elektrischen Kontaktmaterialien weiterhin ein zentrales Thema in der Entwicklung von Kfz-Relais. Unter den weit verbreiteten Kontaktmaterialien hat AgSnO₂ (Silberzinnoxid) aufgrund seiner hohen Beständigkeit gegen Verschweißen und Materialübertragung besondere Aufmerksamkeit erregt. Um seine Leistung weiter zu verbessern, haben Forscher den Effekt der Zugabe von Indium (In) zu AgSnO₂ untersucht und bewertet, wie sich unterschiedliche Indiumkonzentrationen auf das Kontaktverhalten unter Relaisbetriebsbedingungen auswirken.
Forschungsziel
Ziel dieser Studie war es, den Einfluss unterschiedlicher Indiumgehalte (1,5 %, 3,5 % und 5,5 %) auf die Leistungsfähigkeit von AgSnO₂-Kontaktmaterialien in Kfz-Relaisanwendungen zu untersuchen.
Durch den Vergleich wichtiger Leistungsindikatoren wie Massenverlust, Lichtbogenenergie, Schweißkraft und Oberflächenmorphologie sollte ein geeigneter Indiumgehaltsbereich ermittelt und eine Grundlage für die Optimierung von Relaiskontaktmaterialien geschaffen werden.
Prüfverfahren
Um die Betriebsbedingungen realer Kfz-Relais möglichst genau zu simulieren, wurden AgSnO₂-Drähte mit unterschiedlichem Indiumgehalt mittels interner Oxidation hergestellt und anschließend zu Nietkontakten verarbeitet.
Die Tests wurden auf einer Plattform zur Simulation der elektrischen Kontaktleistung durchgeführt, die die Kontaktbewegung reproduzieren und Echtzeitdaten wie Lichtbogenenergie, Lichtbogendauer und Schweißkraft erfassen konnte. Die Testparameter wurden entsprechend den Betriebsbedingungen eines typischen Kfz-Relais eingestellt.
Der Massenverlust wurde durch Vergleich des Kontaktgewichts vor und nach dem Test berechnet. Zusätzlich wurde die Rasterelektronenmikroskopie (REM) eingesetzt, um die erodierten Kontaktoberflächen zu analysieren und mikrostrukturelle Veränderungen nach wiederholtem Betrieb zu bewerten.
Wichtigste Ergebnisse
Die Ergebnisse zeigten, dass der Indiumgehalt einen deutlichen und messbaren Einfluss auf die Lichtbogenerosionsbeständigkeit von AgSnO₂-Kontakten hat.

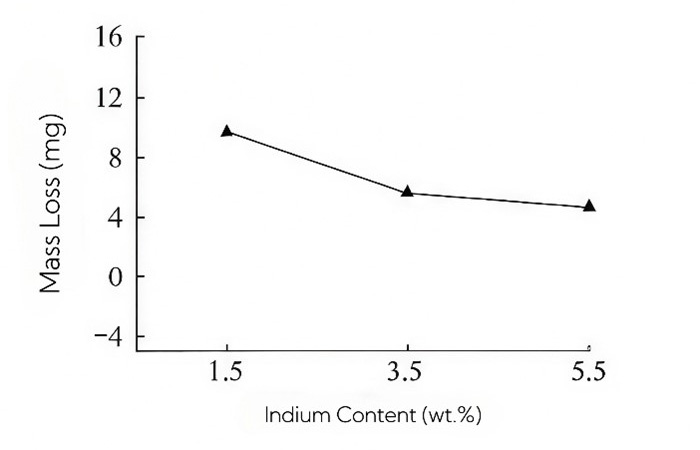

1. Geringerer Massenverlust bei höherem Indiumgehalt
: Mit steigendem Indiumgehalt nahm der Massenverlust der Kontakte allmählich ab.
Dies ist hauptsächlich darauf zurückzuführen, dass das hochschmelzende In₂O₃ die Viskosität des Schmelzbades erhöht. Dadurch spritzt flüssiges Silber seltener von der Kontaktoberfläche ab, was den Materialverlust reduziert.
Bei 5,5 % Indium wiesen die Kontakte den geringsten Massenverlust auf. Die Oberflächenspritzer bestanden hauptsächlich aus feinen Partikeln und nicht aus großen, kugelförmigen Tropfen, was auf eine höhere Beständigkeit gegenüber Lichtbogenerosion hindeutet.

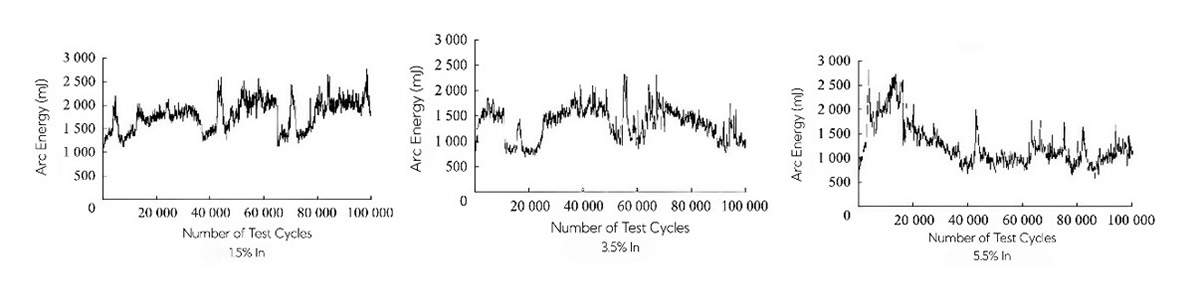

2. Das Verhalten der Lichtbogenenergie hängt vom Indiumgehalt ab.
Bei einem Indiumgehalt von 1,5 % bzw. 3,5 % stabilisierte sich die Lichtbogenenergie mit zunehmender Anzahl der Schaltzyklen allmählich, was auf ein relativ stabiles Kontaktverhalten hindeutet.
Bei 5,5 % Indium stieg die Lichtbogenenergie jedoch zunächst an, fiel dann ab und stabilisierte sich schließlich. Dieser Trend ist wahrscheinlich auf die höhere Härte des Kontaktmaterials bei höheren Indiumgehalten zurückzuführen. Eine erhöhte Härte kann die anfängliche Kontaktfläche verringern und das Kontaktprellen begünstigen, was die Lichtbogenenergie in der Anfangsphase des Betriebs erhöht.
Mit fortschreitendem Schalten wird die Kontaktoberfläche durch Lichtbogenerosion gleichmäßiger, die effektive Kontaktfläche verbessert sich und die Lichtbogenenergie stabilisiert sich allmählich. Dies deutet darauf hin, dass ein höherer Indiumgehalt zwar die Erosionsbeständigkeit verbessert, zu hohe Werte jedoch die Schaltstabilität in der Anfangsphase beeinträchtigen können.

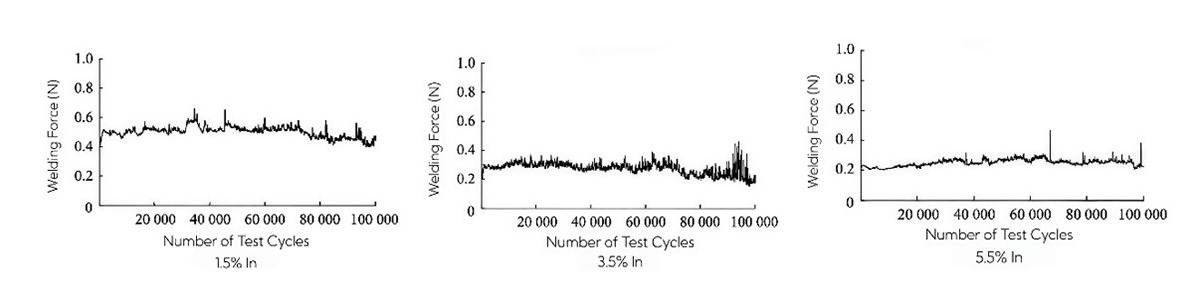

3. Höherer Indiumgehalt verbessert die Schweißfestigkeit.
Die Schweißkraft ist ein wichtiger Indikator für die Neigung von Kontakten zum Verkleben während des Betriebs.
Die Studie zeigte, dass die Schweißkraft bei 1,5 % Indium am höchsten war und etwa 0,5 N erreichte. Mit steigendem Indiumgehalt sank die Schweißkraft deutlich und erreichte bei 5,5 % nur noch etwa 0,2 N.
Dieses Ergebnis deutet darauf hin, dass ein höherer Indiumgehalt die Schweißfestigkeit erheblich verbessern kann. Ein Grund dafür ist, dass sich In₂O₃ leichter von geschmolzenem Silber trennt, wodurch die Haftfestigkeit an der Kontaktfläche reduziert und das Risiko des Verklebens verringert wird.
Eine bemerkenswerte Beobachtung wurde bei 3,5 % Indium gemacht: Nach 90.000 Schaltzyklen stieg die Schweißkraft wieder auf fast 0,4 N an. Da die Bruchfestigkeitsschwelle von Kfz-Relais bei etwa 0,4 N liegt, deutet dies darauf hin, dass ein Indiumgehalt von 3,5 % im Langzeitbetrieb immer noch ein gewisses Verklebungsrisiko darstellen kann.

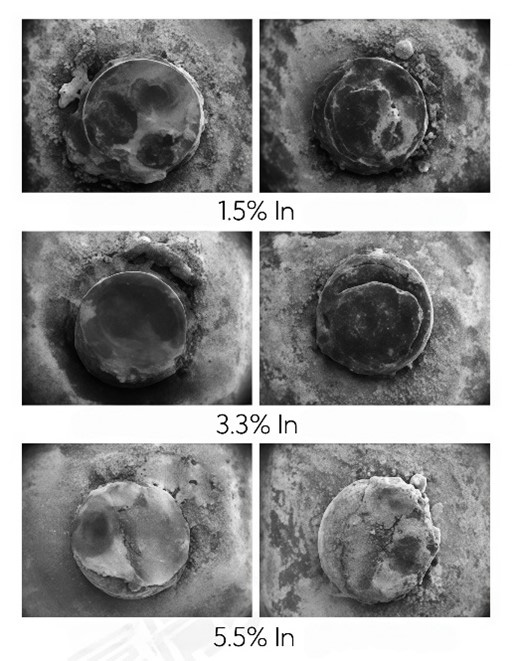

4. Oberflächenmorphologie bestätigt Leistungsunterschiede
. Die REM-Analyse zeigte deutliche Unterschiede in der Erosionsmorphologie.
Bei 1,5 % Indium wies die Kontaktoberfläche ausgedehnte Schmelzspuren und zahlreiche grobe Spritzer auf, was auf eine stärkere Lichtbogenerosion hindeutet.
Bei 5,5 % Indium zeigte die erodierte Oberfläche stärker verteilte Schmelzbereiche und feinere Tröpfchen. Obwohl weiterhin Metallzerstäubung auftrat, trug die erhöhte Viskosität des Schmelzbades dazu bei, den Gesamtmaterialverlust zu reduzieren. Diese mikrostrukturellen Veränderungen spiegelten sich direkt in der makroskopischen elektrischen Leistung der Kontakte wider.
Abschluss
Auf Grundlage der kombinierten Analyse von Massenverlust, Lichtbogenenergie, Schweißkraft und Oberflächenmorphologie lassen sich mehrere Schlussfolgerungen ziehen:
- Ein erhöhter Indiumgehalt trägt dazu bei, Spritzer und Materialverluste zu reduzieren und die Beständigkeit gegen Lichtbogenerosion zu verbessern.
- Ein höherer Indiumgehalt verringert zudem die Schweißkraft und verbessert die Beständigkeit gegen Schweißen.
- Ein übermäßig hoher Indiumgehalt kann das anfängliche Kontaktprellen verstärken und die Lichtbogenenergie vorübergehend erhöhen.
- Für Anwendungen mit Kfz-Relais liegt der empfohlene Indiumgehalt unter Berücksichtigung der elektrischen Leistung, der Anforderungen an die Relais-Schaltkraft und der Kostenkontrolle zwischen 3,5 % und 5,5 %.
Blick in die Zukunft
Da sich elektrische Systeme in der Automobilindustrie stetig weiterentwickeln, müssen Relaiskontakte eine höhere Zuverlässigkeit und längere Lebensdauer aufweisen. Diese Studie liefert wertvolle Erkenntnisse zur Optimierung von AgSnO₂-Kontaktmaterialien und zeigt, dass ein geeigneter Indiumgehalt dazu beitragen kann, ein optimales Verhältnis zwischen Schweißbeständigkeit, Lichtbogenstabilität und Materialverlust zu erzielen.
