Bei Ladesteckern für Elektrofahrzeuge mit federbelasteter Verriegelung kann die Federkraft die Ausrichtung der Bohrungen in Verriegelung und Gehäuse während der Montage erschweren.
Um diesen Montageschritt zu vereinfachen, hat Fudar eine Stifteinführvorrichtung entwickelt (siehe Abbildung 1), die das Gehäuse positioniert, die Verriegelung ausrichtet und den Stift durch beide Bauteile treibt. Die Vorrichtung reduziert den manuellen Aufwand und verbessert die Montageeffizienz.

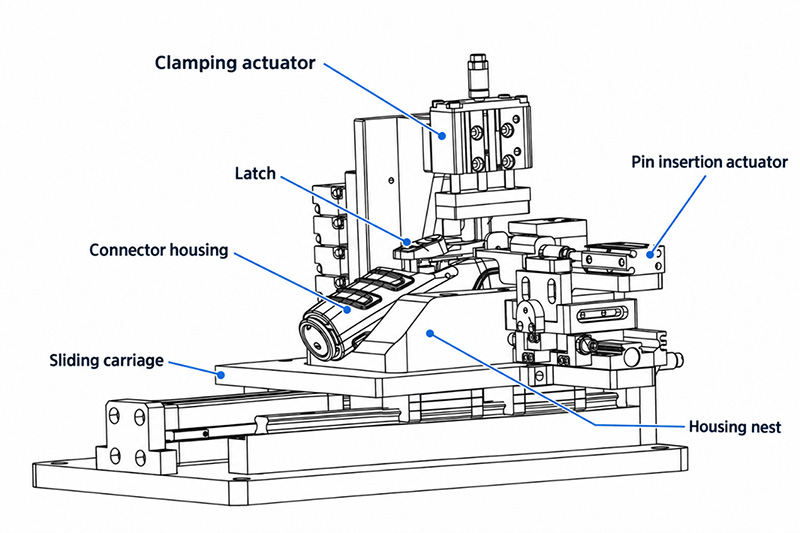

Abbildung 1. Übersicht der Stifteinführungsvorrichtung
Bei dieser Steckverbinderkonstruktion befindet sich eine Feder im Inneren des Gehäuses unterhalb der Verriegelung. Ein Stift verbindet die Verriegelung mit dem Gehäuse.
Bei der manuellen Montage muss der Bediener zwei Dinge gleichzeitig tun:
Hebt sich der Riegel an oder verschiebt sich, bevor der Stift durchgesteckt ist, können die Löcher nicht mehr fluchten. Um den Riegel beim Einführen des Stifts festzuhalten, ist ein anhaltender Druck nach unten und eine sorgfältige Koordination erforderlich, was ein zuverlässiges Einrasten erschwert.
Die Vorrichtung besteht aus einem festen Sockel und einem auf Führungsschienen montierten Schiebeschlitten (Abbildung 1). Eine spezielle Halterung, die sogenannte Gehäuseaufnahme, ist am Schiebeschlitten befestigt. Sie positioniert das Anschlussgehäuse und fixiert es während des Betriebs.
Ein Aktor bewegt den Schlitten auf die Stifteinführungseinheit zu oder von ihr weg. Ein Sensor an der Basis erkennt, wenn der Schlitten seine Arbeitsposition erreicht. Dies kann ein Drucksensor sein, der auf Kontakt mit dem Schlitten reagiert.
Während der Einrichtung ermöglichen zwei Verstellblöcke die vertikale und horizontale Bewegung des Stifthalters. Diese Verstellmöglichkeiten richten den Einführweg an den Bohrungen in der Verriegelung und im Gehäuse aus. Ein Anschlag begrenzt den Verstellweg eines der Blöcke.
Zunächst greift das Hakenende des Riegels in einen am Schlitten befestigten Positionierblock ein. Beim Vorschieben des Schlittens gleitet das Hakenende unter einen oberen Halteblock. Die beiden Blöcke begrenzen die vertikale Bewegung. Eine Führungsfläche am oberen Block sorgt für ein reibungsloses Einrasten des Riegels und verringert so das Risiko von Blockierungen oder Beschädigungen.
Selbst wenn das Hakenende fixiert ist, kann die Feder das andere Ende des Riegels anheben. Sobald der Schlitten seine Arbeitsposition erreicht hat, senkt der Klemmaktuator einen Klemmblock auf den Riegel ab. Dieser drückt den Riegel gegen die Federkraft nach unten. Der Riegel schwenkt um sein Hakenende, bis seine Bohrung mit den Gehäusebohrungen und dem Stift übereinstimmt. Der Block hält den Riegel während des Einsetzens in Position.
Vor dem Einsetzen platziert der Bediener einen Stift in der Nut des Stifthalters (Abbildung 2). Die Nut hält den Stift in einer Linie mit den Verriegelungs- und Gehäuselöchern.

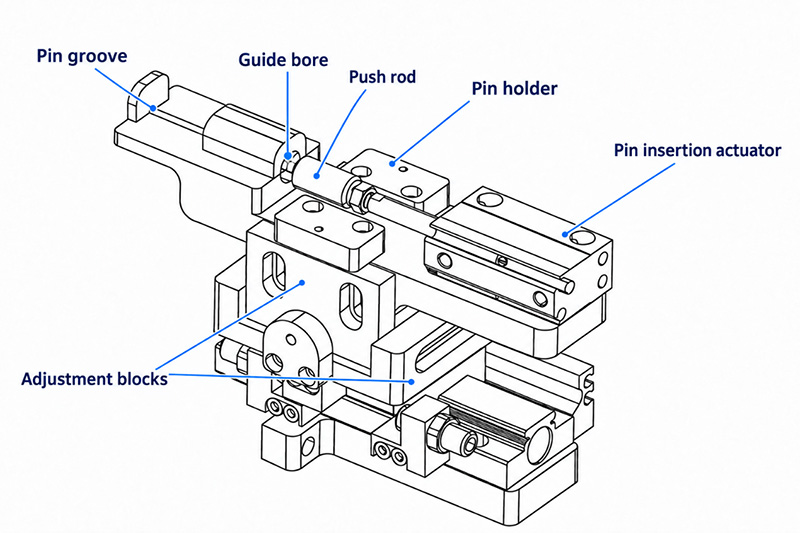

Abbildung 2. Stifteinführungseinheit
Bei ausgerichteter Verriegelung schiebt der Stifteinführungsaktuator die Schubstange vor. Ein an der Stange angebrachter Drücker greift in die Nut ein und drückt gegen das Ende des Stifts, wodurch dieser durch Verriegelung und Gehäuse getrieben wird.
Die Schubstange gleitet durch eine Führungsbohrung im Stifthalter. Diese Bohrung stützt und führt die Stange und trägt dazu bei, seitliche Bewegungen des Schiebers beim Einsetzen zu begrenzen.
Die Bediener laden die Komponenten manuell, während Aktuatoren das Gehäuse bewegen, die Verriegelung klemmen und den Stift einsetzen. Dadurch entfällt das manuelle Festhalten der Verriegelung beim Einschieben des Stifts. Mechanische Positionierungselemente reduzieren zudem die Abhängigkeit von der manuellen Ausrichtung, vereinfachen die Bedienung und verbessern die Positionierungsgenauigkeit.
