Warum den Reinigungs- und Brennprozess für Silberpulver optimieren?
Silberpulver wird häufig in der Elektronik und Elektrotechnik verwendet und seine ultrafeinen Partikel erfordern bei der Herstellung eine kontrollierte Partikelgrößenverteilung und Morphologie. Das traditionelle Verfahren weist die folgenden Probleme auf:
1. Unvollständige Reinigung: Restverunreinigungen können die elektrischen Eigenschaften des Silberpulvers beeinträchtigen.
2. Ungleichmäßiges Backen: Ein Backprozess bei hohen Temperaturen führt leicht zu Partikelagglomerationen oder Partikelgrößenzunahme, was die Qualität des Endprodukts beeinträchtigt.
Durch die Optimierung des Reinigungsreagenzes und der Backtemperatur können diese Mängel überwunden und hochwertiges ultrafeines Silberpulver hergestellt werden.
Forschungsmethodik und Optimierungsplan
Herstellungsverfahren für Silberpulver
- Rohstoffe und Instrumente: Wählen Sie einen hochreinen
Silberbarren , bereiten Sie eine Silbernitratlösung vor und reduzieren Sie diese mit der Hydrazin-Reduktionsmethode zu Silberpulver.
Reinigungsreagenzien: Um die Verunreinigungsrückstände zu reduzieren, verwenden Sie mehrmals deionisiertes Wasser, wasserfreies Ethanol, Ölsäure und andere Reagenzien .
- Backbedingungen: Verwenden Sie einen normalen Ofen und einen Vakuumofen, um das Silberpulver bei unterschiedlichen Temperaturen zu backen.
Versuchsaufbau
In der Studie wurden neun verschiedene Reinigungs- und Backkombinationen (siehe Tabelle 1) verwendet, um die Auswirkungen von Reinigungsreagenzien bzw. Backtemperaturen auf die Eigenschaften von Silberpulvern zu untersuchen.
Tabelle 1 Verschiedene Reinigungs- und Backpläne
|
Bedingungen
Planen |
Reinigungsreagenzien |
Ofentypen |
Backtemperaturen℃ |
| 1 |
Deionisiertes Wasser |
Normal |
150 |
| 2 |
Deionisiertes Wasser |
Vakuum |
150 |
| 3 |
Wasserfreies Ethanol |
Vakuum |
50 |
| 4 |
Wasserfreies Ethanol |
Vakuum |
100 |
| 5 |
Wasserfreies Ethanol |
Vakuum |
150 |
| 6 |
Wasserfreies Ethanol |
Vakuum |
200 |
| 7 |
Wasserfreies Ethanol |
Vakuum |
250 |
| 8 |
Deionisiertes Wasser |
Vakuum |
100 |
| 9 |
Wasserfreies Ethanol + Ölsäure |
Vakuum |
100 |
|
|
|

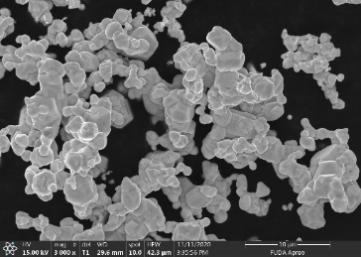

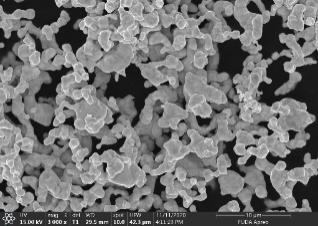

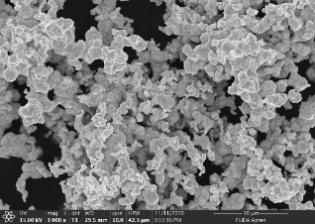

| Plan 1 |
Plan 2 |
Plan 3 |
|
|
|

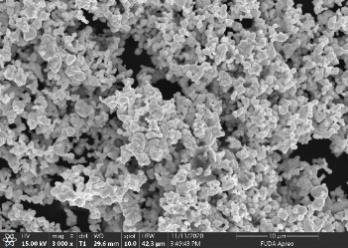

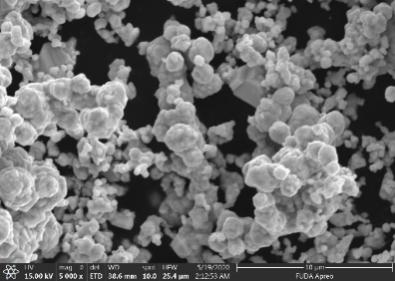

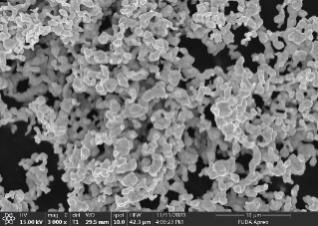

| Plan 4 |
Plan 5 |
Plan 6 |
|
|
|

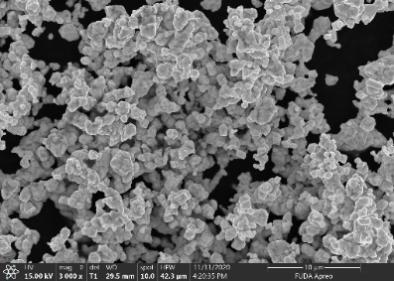

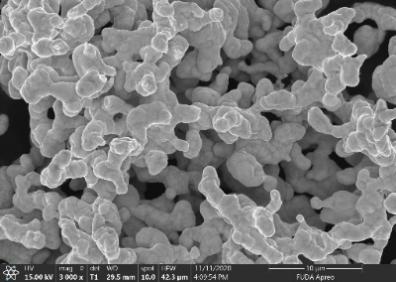

| Plan 7 |
Plan 8 |
Plan 9 |
Wichtige Ergebnisse und Analysen
Der Einfluss der Backtemperatur auf die Partikelgröße von Silberpulver
- Mit steigender Trocknungstemperatur werden die Silberpulverpartikel allmählich größer. Dies liegt daran, dass die hohe Temperatur die Aktivität der Atome auf der Oberfläche der Partikel erhöht und die Diffusion und Agglomeration zwischen den Partikeln fördert.
- Es wird empfohlen, dass die Backtemperatur nicht höher als 100 °C sein sollte, um die Stabilität der Partikelmorphologie sicherzustellen.
Auswahl der Reinigungsreagenzien
- Mit wasserfreiem Ethanol gereinigtes und anschließend gebackenes Silberpulver hat eine kleinere Partikelgröße als mit deionisiertem Wasser gereinigtes. Dies liegt daran, dass die geringe Oberflächenspannung von wasserfreiem Ethanol die Kapillarkräfte zwischen den Partikeln verringert und so das Risiko einer Agglomeration reduziert.
- Das Reinigungsreagenz vermischt sich mit zugesetzter Ölsäure und bildet eine Schutzschicht auf der Oberfläche des Silberpulvers, wodurch die elektrostatische Agglomeration während des Siebens erheblich verringert wird und das Silberpulver bei der nachfolgenden Verarbeitung leichter mit anderen Metallpulvern gemischt werden kann.
Schüttdichte- und Partikelgrößenanalyse
- Unter den Bedingungen des gleichen Reinigungsreagenzes sind Dichte und Partikelgröße von bei niedriger Temperatur gebackenem Silberpulver geringer; beim Backen bei hoher Temperatur nehmen Dichte und Partikelgröße zu.
- Zusammengenommen kann die Kombination aus Vakuumofen und wasserfreier Ethanol- und Ölsäurelösung hochwertiges Silberpulver mit gleichmäßiger Partikelgrößenverteilung und mäßiger Schüttdichte erzeugen.
Werte für Schüttdichte und durchschnittliche Partikelgröße von Silberpulvern, die durch verschiedene Wasch- und Backverfahren hergestellt wurden
Konditionenplan
|
Schüttdichte g/cm 3 |
Durchschnittliche Partikelgröße
μm |
| 1 |
0,91 |
3.48 |
| 2 |
0,89 |
3.38 |
| 3 |
0,75 |
2.13 |
| 4 |
0,75 |
2.22 |
| 5 |
0,78 |
2,95 |
| 6 |
0,84 |
3.35 |
| 7 |
0,91 |
3,97 |
| 8 |
0,82 |
2,75 |
| 9 |
0,72 |
2.22 |
Praktische Anwendungen und Zukunftsaussichten
Der optimierte Silberpulver-Herstellungsprozess kann die Leistung von elektrischen Kontakten auf Silberbasis deutlich verbessern:
1. Homogenere metallografische Organisation: Vermeidung von Partikelagglomeration und Gewährleistung elektrischer Leitfähigkeit und Stabilität.
2. Höhere Verarbeitungseffizienz: Reduziert das Problem der elektrostatischen Aggregation und verbessert die Fließfähigkeit und Mischung des Pulvers.
3. Breiteres Anwendungsspektrum: Kann zur Herstellung hochpräziser elektronischer Geräte und elektrischer Kontaktmaterialien eingesetzt werden.
Zukünftige Forschungsrichtungen können sich auf die Entwicklung umweltfreundlicherer und effizienterer Reinigungsreagenzien sowie auf die weitere Automatisierung des Backprozesses konzentrieren, um den Umfang und die Stabilität der Silberpulverproduktion zu verbessern. Die Optimierung des Reinigungs- und Backprozesses von Silberpulver ist nicht nur ein Durchbruch in der Materialwissenschaft, sondern bietet auch eine starke Unterstützung für die industrielle Anwendung hochleistungsfähiger elektrischer Kontaktmaterialien. Wenn Sie Fragen zum Prozess der Silberpulver-Herstellung haben, können Sie sich gerne an uns wenden.
